電源母線為三根平行的絕緣銅芯線，并在其表面纏繞電阻絲，電阻絲每隔一定的距離（發熱節）與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻發熱，因而形成一條連續的電伴熱帶

    三相并聯恒功率電伴熱帶適用于長管線、大儲罐、大管徑管道伴熱防凍；石油、化工、電力、冶金等管道系統、儲罐、閥門、泵體的伴熱、防凍或儀表管線的工藝溫度維持。可用于普通場合和防爆場合Ⅰ、Ⅱ級2區。

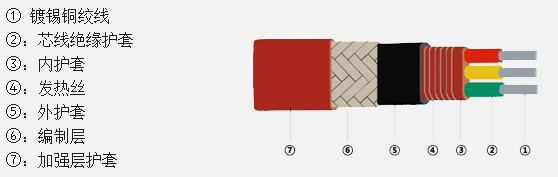

三相并聯恒功率電伴熱帶結構

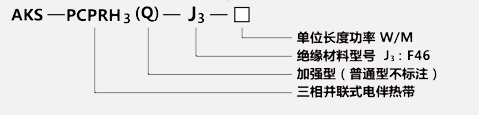

三項并聯恒功率電伴熱帶型號分類與含義

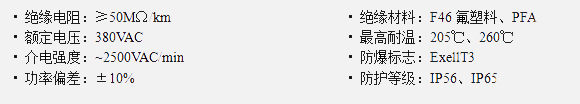

三項并聯恒功率電伴熱帶性能

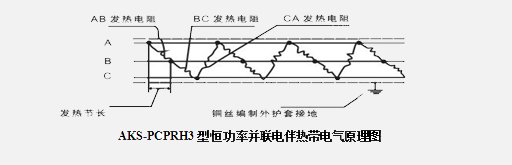

三項并聯恒功率電伴熱帶工作原理圖

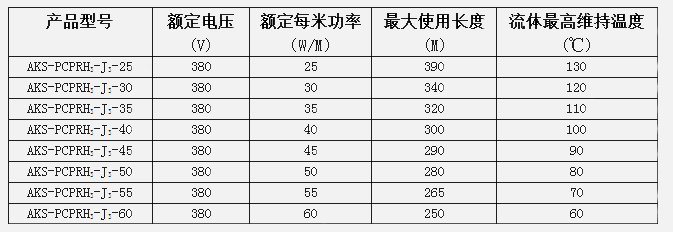

三項并聯恒功率電伴熱帶規格及技術參數

                          注：1、流體 高維持溫度：是值管道內介質需要的 高工藝溫度

                              2、各型號均有普通型、屏蔽型、加強型三種規格。

三項并聯恒功率電伴熱帶特點

①．并聯恒功率電伴熱帶單位長度的發熱量恒定，使用的越長輸出的總功率越大。并可按現場實際要求任意剪切。該電伴熱帶柔軟性好，可以緊貼在管道表面，外層的金屬屏蔽網可以防止靜電產生并能起到安全接地的作用。

②．加強型電伴熱帶是在普通型電伴熱帶外層再包一層絕緣防腐層，結構與普通電伴熱帶相同，防腐能力強，它主要適用于地下敷設的管道和酸、堿、鹽的腐蝕性或潮濕場合的伴熱。

③．并聯恒功率電伴熱帶與防爆溫控器配合使用可以精確維持管道或加熱體內的介質溫度。
④．由于母線截面積有限，為避免壓降太大，在單點電源單向輸出時 大長度有一定限制，但單點電源雙向輸出時，使用長度可以增加一倍（見下圖）。如需要伴熱的管線更長， 則可采用多點電源供電，或采用我公司生產的RDP2L超長型電伴熱帶和RDM型串聯式電伴熱帶。

三相電熱帶除具有以上共同特點外，還有以下優勢：

a.三相電伴熱帶 大允許使用長度高于單相電伴熱帶。

b.大規模應用電伴熱帶的場合，能均衡電網負載。

c.三相帶由于采用三根芯線，使電伴熱帶更趨扁平，對管道的熱傳導面積增加，可提高電伴熱帶的熱傳輸效率及 高維持溫度。

廠家推薦：當在長距離、大口徑管道進行伴熱保溫時，采用三相電伴熱帶比單相電伴熱帶更經濟、更合理、更能顯示使用三相電熱帶的優越性。
